Sodick AP 250L

La meilleure solution avec processus d’usinage à huile diélectrique.

Électroérosion par fil, grande précision, avec moteurs linéaires.

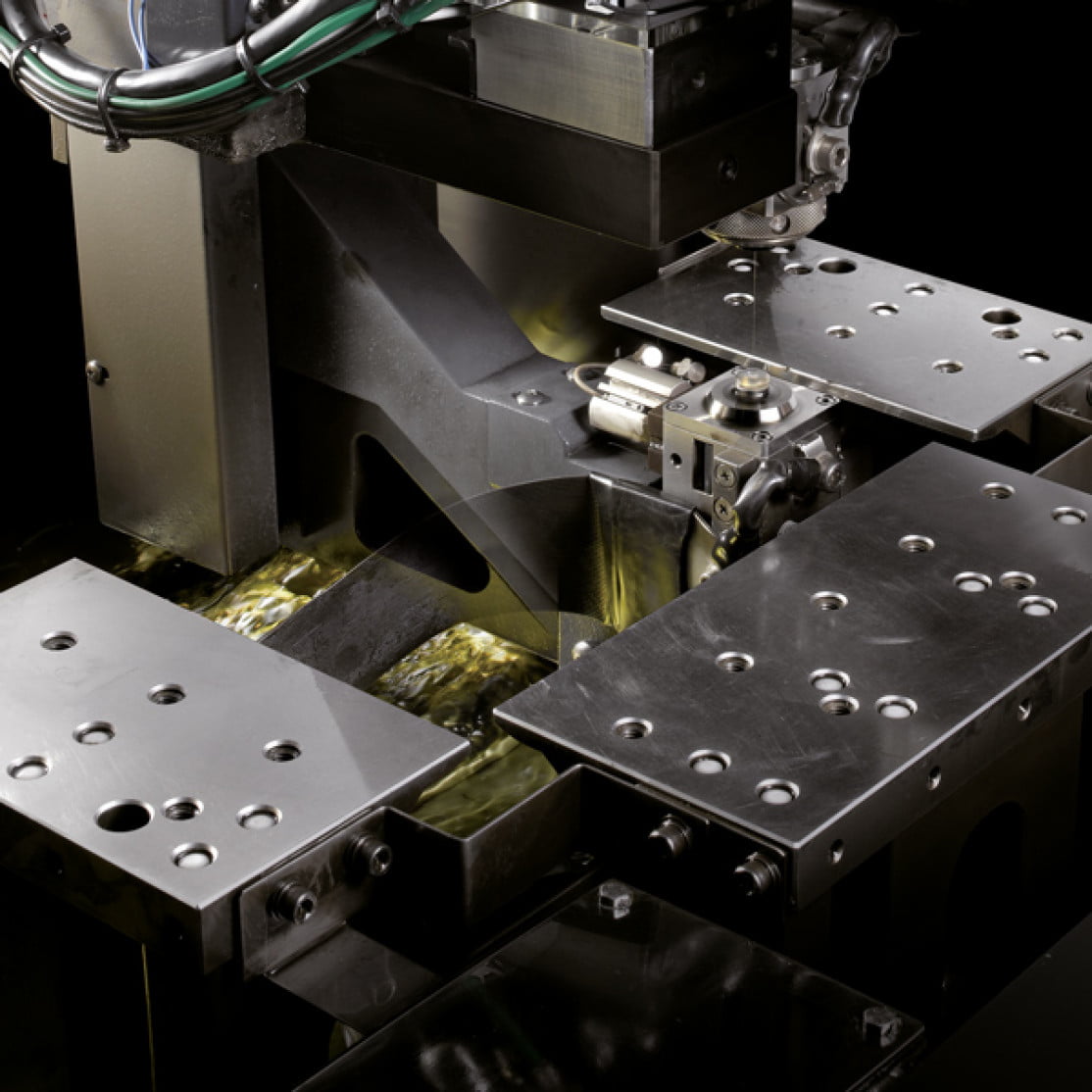

AP250L exploite pleinement les atouts offerts par les remarquables caractéristiques de la structure : de la symétrie du design à portique à la haute qualité de la fusion en Meehanite, en passant par la rigidité et la stabilité thermique. En séparant l’alimentation de la cuve de travail, on empêche à la chaleur engendrée d’exercer des influences négatives sur la précision de la machine. En outre, air et huile diélectrique circulent à travers la structure de la machine de manière à contrôler les influences thermiques.

Les moteurs linéaires de production Sodick, à actionnement direct, sont sans vibrations, et se caractérisent par une précision de positionnement et une accélération uniques, avec absence de jeu. Stabilité, précision d’usinage et simplicité d’utilisation garantissent une bonne qualité des performances qui ne diminuent pas au fil du temps, et permettent de réduire au minimum les opérations d’entretien. En outre, la précision des moteurs a une garantie de 10 ans à partir de la date d’installation.

Caractéristiques Techniques

Données techniques
Dimens. Max pièce (LxPxA)400 x 270 x 100 mm
Poids max. pièce80 kg
Course axes X/Y/Z250 x 150 x 120 mm
Course axes U/V35 x 35 mm
Diamètre filø 0.05 – ø 0.20 mm
Tension fil3 ~ 25N
Vitesse max. progression fil250 mm/s
Dimensions externes (LxPxA)1050 x 1310 x1600 mm
Fluide diélectriqueHuile
Capacité375 litres
